PŘÍLOHA


  Solární systémy, tepelná čerpadla a další obnovitelné zdroje

Solární systémy, tepelná čerpadla a další obnovitelné zdroje
    Tato příloha bude průběžně aktualizována

Sluneční kolektory a systémy od jihočeské firmy JH Solar

Solární sestava TS ( Heliostar ) pro ohřev teplé užitkové vody - modelový příklad.

Sluneční kolektory TS ( HELIOSTAR ) jsou určeny pro celoroční provoz. Pro ohřev teplé užitkové vody v rodinných domcích lze dosáhnout až 80% úspory v průběhu roku. Tato úspora je možná díky vysoce kvalitnímu provedení solárního panelu, kde při výrobě jsou použity pouze kvalitní materiály ( hliník, měď…) a na absorberu kolektoru je nanesena vysokoselektivní vrstva, která má minimálně 95% sluneční absorbivitu.

Solární sestava je určena pro 4 člennou rodinu, objem ohřívaného zásobníku 300 litrů:

Sestava obsahuje kompletní primární okruh solárního systému:

  • 3 ks slunečních kolektorů TS 300 ( 6 m2 )

  • Al konstrukce pro uchycení kolektorů na střechu

  • solární zásobník pro ohřev TUV typ HT 300 ERM

  • Cu potrubí včetně izolace vhodné pro solární systémy 30 m

  • automatická solární regulace se zobrazením teplot

  • ostatní materiál nutný pro bezporuchový a bezpečný provoz

  • nemrznoucí směs 25 l

Cena sestavy činí 90 000,- Kč bez DPH

Sluneční kolektor TS lze instalovat pomocí hliníkové konstrukce nad střešní krytinu, případně lze i  integrovat do střešního pláště ( jako náhrada střešní krytiny ), výhodou je možnost volby barvy integrace podle barvy krytiny.

Solární zásobník je svojí konstrukcí uzpůsoben tak, že v případě nedostatku slunečního záření je možný dohřev od elektro patrony, případně je možný další výměník např. od dřevokotle či krbové vložky.

Automatická solární regulace porovnává tepotu na kolektorech a v zásobníku. V případě splnění nastavené diference teplot, dá pokyn oběhovému čerpadlu k chodu zařízení a tak i k ohřevu zásobníku.

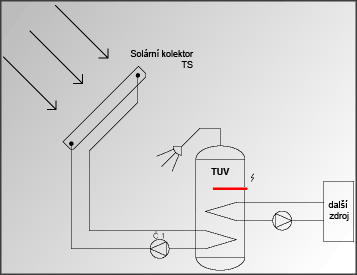

Schéma:

Všechny typy slunečních kolektorů TS ( HELIOSTAR ), jak ploché, tak i ploché vakuové jsou vhodné pro i pro systémy na přitápění do topných okruhů. Přitápět lze přímo do topného okruhu, lze využít i akumulační nádrže, případně nádrže s integrovaným zásobníkem tepla.

Ceny kompletních systémů pro ohřev TUV a přitápění se pohybují dle náročnosti od 200 000,- Kč včetně 5% DPH.

Firma Jiří Hrádek – JH Solar je držitelem certifikátu ČSN EN ISO 9001:2001 a ČSN EN ISO 14001:2005 v oboru návrh, montáž, servis a prodej solárních systémů včetně poradenství.

Přímý dovozce solárních systémů TS ( Heliostar ).

Firma zajišťuje podporu při získávání dotací.

Záruka na sluneční kolektory TS 12 let, na zásobníky HT 8 let, na montážní práce 7 let.


KOLEKTORY

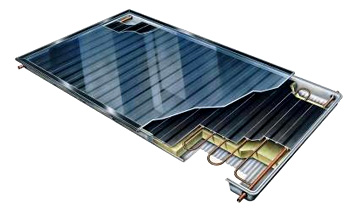

TS 300

Plochý kolektor s trubkovými vývody pro spojování pájením nebo přírubovými spoji, který je určený pro vertikální montáž v solárních systémech s nucenou cirkulací oběhovým čerpadlem. Sestává z kompaktní lisované skříně, ve které je pomocí zasklívacího rámu z nekorodujících hliníkových profilů upevněno bezpečnostní solární sklo. Lamely absorbéru z tvarovaného Al-Mg plechu s vysokoselektívní konverzní vrstvou obepínají meandr z měděné trubky. Měděné trubkové vývody ø18 se připojuji k hydraulickému okruhu pájením nebo u přírubových vývodů se připojují k hydraulickému okruhu šroubovými rychlospojkami ø26. Kolektory se spojují paralelně, v jedné řadě nejvíce 8 kusů.

Půdorysná plocha 2.03 m2
Absorpční plocha 1.76 m2
Rozměr 1040 x 2040 mm
Krycí sklo bezpečnostní, solární, tloušťka 4 mm
Připojovací vývody TS 300 N2L+ - trubkové, Ø 18 mm
TS 300 N2P+ - přírubové, Ø 26 mm
Tepelná izolace minerální plst
Celkový kapalinový obsah 1.30 l
Celková hmotnost 36,5 kg
Konverzní vrstva vysokoselektivní na bázi oxidu hlinitého pigmentovaného koloidním niklem
Sluneční absorbivita minimálně 0.94
Tepelná emisivita pri 82oC maximálně 0.16
Optická účinnost 80 %
Doporučená pracovní teplota pod 100 oC
Klidová teplota při záření 1000W/m2
a teplotě okolí 25oC		 178 oC
Maximální přetlak teplonosné kapaliny
 600 kPa
Doporučený průtok teplonosné kapaliny 30 - 100 l/h jeden kolektor
Rám kolektoru výlisek z nekorodujícího Al-Mg plechu
Energetický zisk 700 - 930 kWh/rok

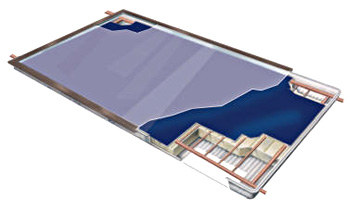

TS 330

Plochý kolektor s trubkovými (TS-330 N2L) nebo přírubovými (TS-330 N2P) vývody je určený speciálně pro horizontální (vodorovnou) montáž v solárních systémech s oběhovým čerpadlem. Je možné jej montovat tam, kde si to vyžaduje architektura budovy, předsazené před balkónové zábradlí nebo na rovné střechy výškových staveb, kde by vertikální kolektory byly vystaveny velkému zatížení větrem. V jedné řadě je možno zapojit maximálně 8 ks kolektorů. Kolektor je sestaven z kompaktní lisované skříně, ve které je pomocí zasklívacího rámu z nekorodujících hliníkových profilů upevněné bezpečnostní solární sklo. Lamely absorbéru z tvarovaného Al-Mg plechu s vysoce selektívní konverzní vrstvou má zaválcovaný meandr z měděné trubky.

Půdorysná plocha 2.03 m2
Absorpční plocha 1.77 m2
Rozměr 1040 x 2040 mm
Krycí sklo bezpečnostní, solární, tloušťka 4 mm
Připojovací vývody TS 330 N2L+ - trubkové, Ø 18 mm
TS 330 N2P+ - přírubové, Ø 26 mm
Tepelná izolace minerální plst
Celkový kapalinový obsah 1.60 l
Celková hmotnost 39 kg
Konverzní vrstva vysokoselektivní na bázi oxidu hlinitého pigmentovaného koloidním niklem
Sluneční absorbivita minimálně 0.94
Tepelná emisivita pri 82oC maximálně 0.17
Optická účinnost 80 %
Doporučená pracovní teplota pod 100 oC
Klidová teplota při záření 1000W/m2
a teplotě okolí 25oC		 178 oC
Maximální přetlak teplonosné kapaliny
 600 kPa
Doporučený průtok teplonosné kapaliny 30 - 100 l/h jeden kolektor
Rám kolektoru výlisek z nekorodujícího Al-Mg plechu
Energetický zisk 700 - 930 kWh/rok

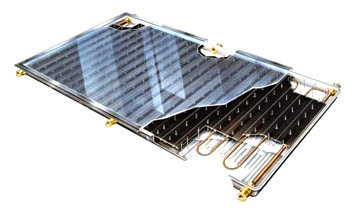

TS 400

TS 400 V je plochý vakuový kolektor. Společnost Thermo|solar s.r.o., zatím jako první a jediný výrobce plochých kolektorů, vyrábí průmyslovým způsobem ploché kolektory, využívající výhody vakuové tepelné izolace. To zaručuje mimořádně dlouhou životnost kolektorů, která je dvojnásobkem životnosti kolektorů s nevakuovou izolací. Kolektory jsou vhodné pro aplikace, kde se vyžadují teploty nad 80° C, případně tam, kde jsou důležité tepelné zisky i v době s nízkou intenzitou slunečního záření (v zimním období). Vakuová izolace absorbéru zajišťuje konstantní tepelný výkon po celou dobu jeho životnosti. Průměrný roční energetický zisk kolektoru TS 400 V je přibližně o 20 až 30 % vyšší než u srovnatelného nevakuového plochého kolektoru. Kolektor TS 400 V představuje nový typ vysokovýkonného plochého slunečního kolektoru s vakuovou izolací. Vana kolektoru je vylisovaná z plechu korozi odolné hliníko-horčíkové slitiny. Spojování rychlospojkami vylučuje použití letování, šrubování a jiných pracných standardních technologií montáže potrubí. Integrace sběrných trubek v kolektorech využívá vynikající izolační vlastnosti vakua a zjednodušuje montáž.

Půdorysná plocha

2.03 m2

Absorpční plocha

1.76 m2

Rozměr

1040 x 2040 mm

Krycí sklo

bezpečnostní, solární, tloušťka 4 mm

Připojovací vývody

přírubové, Ø 40 mm

Tepelná izolace

vakuum < 100 Pa

Celkový kapalinový obsah

1.30 l

Celková hmotnost

48 kg

Konverzní vrstva

vysokoselektivní na bázi oxidu hlinitého pigmentovaného koloidním niklem

Sluneční absorbivita

minimálně 0.94

Tepelná emisivita pri 82oC

maximálně 0.16

Optická účinnost

81 %

Doporučená pracovní teplota

pod 100 oC

Klidová teplota při záření 1000W/m2
a teplotě okolí 25oC

219 oC

Maximální přetlak teplonosné kapaliny

600 kPa

Doporučený průtok teplonosné kapaliny

30 - 100 l/h jeden kolektor

Rám kolektoru

výlisek z nekorodujícího Al-Mg plechu

Energetický zisk

800 - 1200 kWh/rok


více informací:
