Tepelná
čerpadla a příslušenství z nabídky firmy R&H
Firma
R&H prodává a montuje tepelná čerpadla
VZDUCH-VODA McQuay po celé ČR. Tepelná čerpadla
jsou s výkonem 5 až 24 kW již od 69 223Kč.
(Na přání možno výkony až
500 kW). Vypracování návrhu je zdarma.

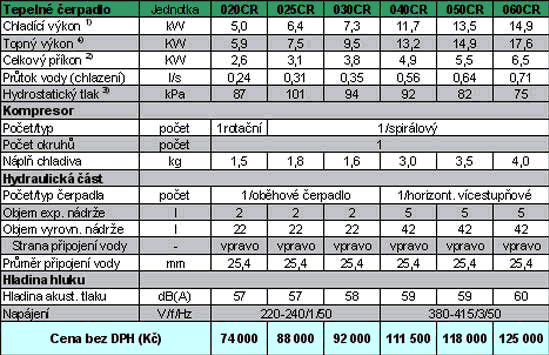

Technická
data:
Příklad
nabídky kompletního topení s ohřevem TUV včetně
montáže :
Předmětem
nabídky je strojovna tepelného čerpadla Mc Quay
M4AC 020 CR pro vytápění a ohřev TUV rodinného
domu do 6 kW tepelných ztrát. Chladit objekt lze
stejným zdrojem
Vytápění
navrhujeme řešit tepelným čerpadlem vzduch voda
typ McQuay M4AC 020 CR pro venkovní instalaci ,
které má tepelný výkon 6 kW (+7/+45 o C -
teplota vzduchu / teplota vody). K pokrytí max. ztrát
bude sloužit bivalentní zdroj elektrokotel, který
je součástí akumulační nádrže na 300 l. Součástí
této nádrže je výměník na předehřev teplé
vody . Předehřátá užitková voda může jít do
bojleru 100 l s 3,5 kW elektrickým dohřevem. Chladící
výkon je 6,2 kW, příkon 2,6 kW na vstup/výstupu
z výparníků 12/7 oC. Teplota venkovního vzduchu
je 35 oC.
Tepelné
čerpadlo ohřívá vodu v nádrži na cca 52 oC .
Pokud je teplota nižší než požadavek některého
z okruhů je sepnuto tepelné čerpadlo .
Pokud nestačí výkon tepelného čerpadla, je
sepnut bivalentní zdroj, což jsou elektrické
spirály, které doplní zbytek požadovaného výkonu
( lze nastavit venkovní teplotu , od které se požadovaná
teplota v akumulační nádrži zvedá dle vzorce
SET 1 = SET 1 + D * C4 ). V akumulační nádrži je
zabudován průtočný ohřívač na TUV, také
doplněný el. dohřevem. Součástí dodávky
tepelného čerpadla je řídící systém CAREL
IDRZO pro připínání bivalentního zdroje, který
současně slouží jako ekvitermní regulace. Tento
regulátor má tendenci pracovat proti poklesu
regulované veličiny. Proti poklesu teploty působí
zvětšená produkce tepla. V našem případě je
regulace čtyř stupňová. Postupně spíná tepelné
čerpadlo: 1. stupeň elektrokotle 1,5 kW , 2. stupeň
elektrokotle 1,5 kW, 3. stupeň elektrokotle
1,5 kW, 4. stupeň vypíná (TČ ) tepelné čerpadlo.
Cena
celkem 140 243 Kč bez 5 % DPH Ceny budou
upřesněny po vypracování PP. Součástí dodávky
není propojovací potrubí vody mezi akumulační nádrží
a tepelným čerpadlem
Maximální
flexibilita:
Charakteristické je venkovní provedení, pracovní
flexibilita a spolehlivost. Všechny modely jsou
vybaveny integrovaným hydraulickým systémem.
Použitím spirálových kompresorů a axiálních
ventilátorů, pracujících již při nízké
rychlosti, je možné dosáhnout hladiny hlučnosti,
která je schopna vyhovět dokonce i nejpřísnějším
normám.
Systém doplňují Fan Coily McQuay, dodávané ve všech
provedeních (podstropní, nástěnné, konzolové,
stropní podhledové, potrubní stropní a kazetové),
které spolu s celou řadou příslušenství umožňují
maximální flexibilitu, při respektování požadavků
uživatele a typu budovy.
Snadná
údržba:
Praktická konstrukce Minichilleru usnadňuje všechny
práce při provádení údržby. Přímý a snadný
přístup ke všem komponentům je umožněn
jednoduchým otevřením (demontáží) přístupových
dveří.
Připojení vody je flexibilní a jednoduché díky
závitovému spoji, dosažitelnému z obou stran
dvoukompresorové jednotky.
Konstrukce:
Řada Minichiller je konstruována pro venkovní
instalaci. Pro zajištění maximální antikorozní
ochrany jsou panely zhotoveny z oceli, na kterou je
elektro galvanicky nanesena polyesterová prášková
barva se zaručenou vodotěsností. Jako standard je
u všech modelů nainstalována ochranná mřížka
tepelného výměníku.
Modely se dvěma kompresory jsou vybaveny dvěma nezávislými
chladícími okruhy. Toto řešení umožňuje jak
zajištění spolehlivosti systému, díky zálohování
jednoho chladícího okruhu druhým, tak i efektivní
pracovní činnost při částečné zátěži,
pokud je to potřeba.
Všechny jednotky jsou před vlastní expedicí
naplněny chladivem R407C a provozně testovány.
Příslušenství:
Diferenciální tlakový spínač
Spínač vysokého/nízkého tlaku
Vestavěná vodní sada:
- vodní cirkulační čerpadlo s dosažitelným
hydrostatickým tlakem od 65 do 200 kPa (v závislosti
na modelu)
- expanzní nádoba
- sada pro plnění a vypouštění vody
- automatický bezpečnostní a odvzdušňovací
ventil
- izolovaná vyrovnávací nádrž (jednokompresorové
jednotky)
Ochranné
mřížky tepelných výměníků
Čidlo a topení proti zamrznutí
Antivibrační uložení kompresoru
Mikroprocesorové ovládání
LCD displej - instalace na jednotce nebo vzdálená
Připraveno pro sadu ovládání kondenzace
Ovládání:
Ovládnání Minichilleru umožňuje:
Pohled
na: Status jednotky (ON/OFF - zapnuto/vypnuto),
pracovní režim (chlazení, topení, kotel),
nastevnou teplotu, status kompresoru (ON/OFF/Defrost
- zapnuto/vypnuto/odmrazení), alarmy/poruchy.
Nastavení:
Pracovních parametrů a režimů, parametrů
odmrazení, hesla, modifikaci nastavení displeje,
data a časovače, 7 denní programovatelné
nastavení.
S
použitím jednoduchého displeje je také možné
ovládat dvě jednotky v konfiguraci Řídíce/řízená
(Master/Slave).

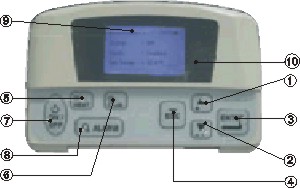

 1
a 2. Navigační tlačítka
3. Tlačítko provedení instrukce
4. Tlačítko zrušení instrukce
5. Tlačítko přepnutí do režimu topení
6. Tlačítko přepnutí do režimu chlazení
7. Tlačítko ON/OFF (zapnuto/vypnuto)
8. Tlačítko zobrazení alarmu
9. Grafický LCD displej
10. Indikace ON/OFF (zapnuto/vypnuto)
Poznámka:
1) Při následujících nominálních podmínkách:
Teplota vody na vstupu z výparníku 12/7°C,
Teplota venkovního vzduchu 35°C
2) Příkon kompresoru(ů), ventilátoru(ů) a
cirkulačního čerpadla vody (chlazení)
3) Dosažitelný hydraulický tlak při nominálních
pracovních podmínkách (chlazení)
4) Při následujících nominálních podmínkách:
teplota vody na vstupu/výstupu z kondenzátoru
40/45°C, teplota venkovního vzduchu7°C suchý
teploměr, 6°C mokrý teploměr
5) Měřeno při teplotě venkovního vzduchu 35°C,
ve vzdálenosti 1m od jednotky ve volném prostoru,
podle normy ISO 3744
6) Venkovní teplota 35°C, počítáno podle normy
ISO 3744
