Solární kolektory a příslušenství z nabídky firmy R&H

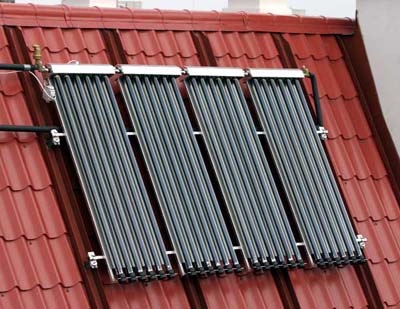

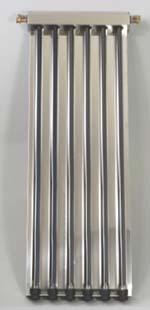

Vakuový trubicový kolektor VIA SOLIS VK 6

Sluneční kolektor nové konstrukce slouží k ohřevu teplé užitkové vody s možností přitápění objektů.

Sluneční záření ohřívá topné médium pomocí speciálního celoměděného absorbéru, který je umístěn ve vakuových trubicích se selektivní absorbční vrstvou. Vakuum snižuje tepelné ztráty kolektoru do okolního prostředí. Výměna vakuových trubic je rychlá a jednoduchá a to bez narušení funkce kolektoru a vakua ostatních trubic. Kolektor je testován na odolnost proti mechanickému poškození, např. proti krupobití (zkušeb. protokol SZÚ č. 30-3055/T) a má velmi kladné hodnocení ČVUT Praha (katedra tech. prostředí; Doc. Ing. K. Brož, CSc.) Kolektor je řešen jako modulární s nízkou celkovou hmotností pro jednodušší manipulaci při instalaci na střeše objektu.
Je určen pro systémy s čerpadlem i pro systémy "samotížné". Kolektor je určen pro celoroční provoz a proto musí být vždy naplněn nemrznoucí kapalinou určenou pro provoz solárních zařízení (netoxická, ekologicky nezávadná kapalina). Orientace kolektorů je k jihu, jihozápadu, resp. jihovýchodu. Není podmínkou doporučený sklon; kolektory mohou být zavěšeny i přímo na fasádě či balkonu nebo lodžii domu.

K připojení kolektorů do systému jsou použita svěrná šroubení. K vůli bezpečnosti a rychlosti montáže nejsou spoje pájeny. Kolektory jsou vyráběny alternativně v provedení hliník nebo nerez, bez reflektoru nebo vč. leštěného reflektoru. Jsou vyráběny v ČR.

Technické parametry:
Rozměry: 570 x 1600 x 110 mm
Materiál: hliník - typ VK6-A nebo nerez - typ VK6-N
Provedení: s reflektorem - typ VK6-AR, VK6-NR nebo bez reflektoru - typ VK6-A, VK6-N
Vakuové trubice: 6 ks dvojitých vakuovaných trubic z borosilikátového skla s nanesenou selektivní absorbční plochou vnější průměr trubice: 47 +- 0,7 mm délka trubice: 1500 mm absortivita: 93 +- 1 % emisivita: 6 +- 1%
Garance: 8 let
Celková absorbční plocha vnitřních trubic se selektivní plocou, která je shodná s plochou vloženého speciel. Cu výměníku: 1,01 m²
Energetický zisk kolektoru (dle hodnocení ČVUT): 835,7 kWh / m² / rok bez reflektoru nebo 832,7 kWh / m² / rok vč. reflektoru
Celkový objem kapaliny: 1,4 litru
Doporučený pracovní průtok kapaliny: 30 - 70 litrů / hod
Max. pracovní tlak: 6 bar
Hmotnost (bez kapaliny): 23,5 kg
Doporučené umístění kolektoru: střecha (rovná, šikmá), fasáda domu, zábradlí balkonu, lodžie
Životnost zařízení: nerez min. 30 let, hliník min. 20 let

Solární kolektor klasický - EKOTERMAL

Úspora až 40% nákladů na topení
Při ohřevu užitkové vody úspory až 60%
Možnost využití stávajícího systému ústředního topení
Velmi vhodné pro ohřev bazénu
Vysoká životnost
Minimální údržba

Energetické zisky kolektoru EKOTERMAL

Výpočet je proveden pro průměrné podmínky, zeměpisná poloha okolo 50°severní šířky,  součinitel znečištění atmosféry Z=3, průměrná doba slunečního svitu 1750 hodin za rok, sklon kolektoru 45°k vodorovné rovině a jeho orientaci k jihu.

Technické parametry kolektoru EKOTERMAL

Absorbér je vyroben z měděného plechu o síle 0,18 mm a ultrazvukovým svařením přichycen k měděným trubkám o rozměru 1/2" x 0,5mm. Na jednom panelu je 10 trubek. Kolektorové trubky mají rozměr 22 x 0,8mm. Povrch kolektoru je upraven speciálním kolektorovým nátěrem "Black painted"

Rám kolektoru je vyroben z hliníkového profilu o síle stěny 1,2 mm
Tepelná izolace je ze skelné vaty o síle 50 mm
Zadní stěnu kolektoru tvoří reliéfní hliníkový list
Na těsnění je použit EPDM kaučuk, který je odolný velkým tepelným rozdílům
Pružné uchycení absorbéru ke krytu kolektoru je též z EPDM kaučuku
Krycí sklo je bezpečnostní, vysoce transparentní, temperované s nízkým obsahem železa
Vstupy a výstupy jsou 3/4"

Solární ohřívače
Kompaktní solární zásobníky (bojlery).

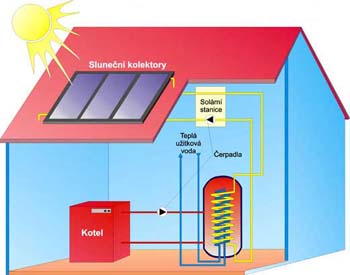

Topné médium je ohříváno v nádrži na principu akumulace energie. Zásobníky jsou určeny pro celoroční ohřev teplé užitkové vody (TUV) solárním systémem. Zásobníky slouží jako předehřev pro bivalentní zdroj. Ohřev TUV se uskutečňuje průtokem vody měděným výměníkem. Tento systém zajistí výrazné zlepšení kvality ohřáté vody, yvýšení životnosti a rovněž významnou úsporu energie a to při bezúdržbovém provozu. Průtočný systém zabezpečí, že voda není znehodnocena stáním v nádrži (nebezpečí množení bakterii), či přebíráním nečistot z nádrže.
Zásobník je plněn jednorázově. Proto se nevyskytuje koroze a usazeniny, odpadá čištění a údržba. To vede k vysokému růstu životnosti. Na zásobníky se poskytuje záruka 10 let! Výrobce má pro tyto zásobníky certifikát SZÚ v Brně. Konstrukce zásobníku je chráněna patentem.

Hlavní předností těchto zásobníku je skutečnost, že tvoří kompaktní celek, který má v sobě integrovanou kompletní pohonnou jednotku vč. elektronické regulace solárního okruhu, tlakové expanzní nádoby a ostatního nezbytného příslušenství. Tento typ zásobníku je určen pro plně automatický provoz hnaného solárního systému (s čerpadlem). V nabídce je i jednoduchý zásobník určený pro "samotížné" systémy. Zvolená koncepce přináší výhodu v jednoduché a tím i levné montáži celého solárního systému. Podle montážního návodu může zvládnout nenáročnou montáž i zručný kutil.

Tepelná izolace zásobníku je bezfreonová (IPITHERM) a zaručuje nízké tepelné ztráty. Připojení zásobníku k solárnímu kolektoru i k následnému bivalentnímu zdroji (TUV) je zajištěno pomocí svěrného šroubení, tj. bez pájení.
Podle velikosti jsou kompaktní zásobníky určeny především pro menší solární systémy pro domácnosti, tj. rodinné domy a jednotlivé byty. Velikost zásobníku je standardně v rozsahu 125-300 litrů. Průměr zásobníku je příznivý z hlediska prostorového umístění a průchodnosti přes dveřní otvory.

Zásobníky se vyrábí ve třech provedeních:

typ OVSxBK
Tento typ zásobníku je určen pro umístění v otevřeném prostoru (balkon, lodžie), kde teplota venkovního prostředí může klesnout pod bod mrazu (cca -20 °C). Malé topné těleso je ve funkci v případě mimořádně nízkých teplot, aby voda voda ve výměníkové části TUV nemohla zamrznout. Primární okruh je naplněn netoxickou, ekologicky nezávadnou kapalinou s nízkým bodem tuhnutí. Kapalina je biologicky snadno odbouratelná s antikorozními aditivy a s výrazně ekonomickou (nižší) cenou! Přívod i odběr kapaliny do solární soustavy je řešen tak, aby bylo dodrženo správné vrstvení teplot topného média v zásobníku.

typ OVSxSK
Tato řada zásobníků je určena pro běžné solární systémy menšího rozsahu. Vzhledem k zaměření zásobníků jako předehřev bivalentních zdrojů, nejsou tyto standardně osazovány el. topným tělesem a termostatem. Na základě zvláštního požadavku zákazníka je ovšem možné zásobníky osadit těmito pomocnými zdroji ohřevu TUV.

typ OVSxSM
Zásobníky tohoto typu jsou určeny pro nejjednodušší samotížné solární systémy. Standardně nejsou vybaveny topným tělesem. Součástí zásobníku je otevřená expanzní nádoba vč. indikátoru stavu hladiny. Tato koncepce byla zvolena pro co nejjednodušší montáž, tak, aby si celý solární systém mohl sestavit a oživit i zručnější kutil sám (vč. Plnění nemrznoucí kapalinou v primárním okruhu)

solární ohřívače vody MIROTERM

OVS xxxKM+S/D
Solární kombinovaný s duplikátorem.
Určený pro připojení k menším solárním systémům v kombinaci zapojení na elektroohřev a ústřední topení.
Standartní ohřívač s výkonem vhodným pro nasazení v domácnostech a malých rodinných domech.

OVS xxxKM+S/Cu
Solární kombinovaný s měděným výměníkem.

Pro připojení k středně výkoným solárním systémům s možností zapojení na elektroohřev a ústřední vytápění či kotel.

Při nižších pořizovacích nákladech je instalován vysoce účinný výměník s možností napojení více odběrných míst domech.

OVS xxxKM+S/CuH
Solární kombinovaný s měděným výměníkem horní provedení.

Pro vysoké výkony solárních systémů s možností operativního dohřevu elektrickou energií a zapojením na ústřední vytápění či tepelné čerpadlo.

Při vyšších pořizovacích nákladech umožňuje ekonomický ohřev TUV pro velké objekty - ubytovny, hotely, závodní sprchy.

- objem 80 - 1600 litrů
- stojaté, ležaté, stacionární
- až 30% úspora el. energie při kombinaci se solárnímy kolektory až 70%
- zajištění montáže od specializované firmy + individuální přístup k zákazníkům
- 10 let záruka
