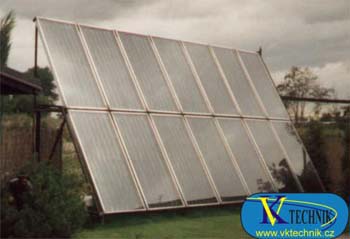

Solární panely VK Technik

VK TECHNIK v.o.s. se zabývá vývojem, výrobou a montáží solárních systémů od roku 1993. Za posledních 5 let bylo nainstalovala více než 500 m² solárních ploch.

Zakázky jsou realizovány od návrhu až po uvedení do provozu. Součástí dodávek jsou i regulační systémy, které umožní efektivně využít získanou sluneční energii pro ohřev užitkové vody, bazénů a v neposlední řadě topných systémů.

SOLÁRNÍ TERMICKÝ KOLEKTOR ALCU 225 T a ALCU 225 Td

Popis kolektoru:

Sluneční kolektor ALCU 225 Td je shodný s kolektorem ALCU 225 T navíc je opatřen dvojitým krycím izolačním dvojsklem, které zvyšuje účinnost kolektoru. Zvýšená účinnost se projeví zvláště u solárních systému pro celoroční provoz, kdy rozdíl teplot uvnitř kolektoru a okolní vzduchu je vetší jak 50°C, ohřev TUV a podpora topení v topném období.
Vana kolektoru je zhotovena z 1,5 mm Al plechu, v rozích svařená. Vanu překrývá kalené sklo s vysokým činitelem propustnosti slunečního záření. U ALCU 225 Td izolační dvojsklo.
Absorbér je sestaven z trubkového registru na který je napájen CU plech 0,2mm s nanesenou vysoce selektivní vrstvou. Trubkový registr je vyroben z měděné trubky průměr 10x1mm. Vstup a výstup CU potrubí pr. 18mm, je vyvedeno v horní části kolektoru.
Absorbér je uložen v hliníkové vaně, na zadní straně absorbéru je 80mm izolace, přední strana absorbéru je kryta kaleným sklem, u ALCU 225 Td izolační dvojsklem.
Jednotlivé kolektory je možné sestavovat do bloků. Spojení jednotlivých kolektorů se provede CU potrubím. Sestavený blok kolektoru je možné zabudovat do střech a nahradit tak část střešní krytiny.

Cena ALCU 225 T je 11 290,- Kč bez DPH
Cena ALCU 225 T je 12 690,- Kč bez DPH

SOLÁRNÍ TERMICKÝ KOLEKTOR ALCU 201 T

Absorbér je sestaven z trubkového registru na který je napájen CU plech 0,2mm s nanesenou vysoce selektivní vrstvou. Trubkový registr je vyroben z měděné trubky průměr 10x1mm. Vstup a výstup potrubí pr. 18mm, je vyvedeno do boků kolektoru a zakončeno 1/2“ kuželovým šroubením.
Absorbér je uložen v hliníkové vaně, na zadní straně absorbéru je 40 mm izolace, přední strana absorbéru je kryta kaleným sklem s vysokým činitelem propustnosti slunečního záření.
Spojení jednotlivých kolektorů mezi sebou je mechanické pomocí kulových šroubení.

Tabulka rozdělení kolektorů:

1) Maximální výkon převedený na plochu kolektoru při 1000 W/m2 solárního záření. Teplota absorbéru 25°C, teplota vzduchu 25°C.

2) Výkon převedený na plochu kolektoru při 1000 W/m2 solárního záření. Teplota absorbéru 60°C, teplota vzduchu 20°C.

3) Průměrný roční výkon je počítán pro celou plochu kolektoru, pro průměrné měsíční teploty, pro průměrnou dobu slunečního svitu. Teplota média celoročně 45° C.

Solární systém S-01
pro ohřev teplé užitkové vody

Solární systém umožňuje celoroční ohřev TUV v době slunečního svitu. V absorberu slunečního kolektoru se ohřívá dopadajícím slunečním zářením kapalina, která je oběhovým čerpadlem dopravena do výměníku zásobníku TUV. Aby solární systém mohl pracovat celoročně je naplněn nemrznoucí směsí.
Užitková voda se ohřívá solárním systémem v zásobníku, který je napojen na vodovodní řád objektu. Protože výkon slunečního záření dopadající na absorpční plochu kolektorů je v průběhu roku nestálý, je nutné solární systém doplnit o záložní ohřev TUV (elektrický, plynový apod.)
Komponenty systému:
Sluneční kolektory, nosník kolektorů, propojovací potrubí, izolace potrubí, zásobník TUV, oběhové čerpadlo, filtr, zpětná klapka, expanzomat, pojistný ventil, manometr, automatický odvzdušňovací ventil, regulace.

SOV 160 - 40940,- Kč bez DPH - Solární systém pro celoroční ohřev 160 l TUV
(1 ks. sluneční kolektor ALCU 225 T, nosník kolektorů, kompaktní zásobník OVS 160 SK, zpětná klapka, automatický odvzdušňovací ventil, CU fitinky (10 x koleno, 2 x T-kus, 2 x víčko, pájecí pasta, cín), 20 m CU trubek 18/1, 15 l nemrznoucí směsi).

SOV 180 - 43221,- Kč bez DPH - Solární systém pro celoroční ohřev 180 l TUV
SOV 200 - 53790,- Kč bez DPH - Solární systém pro celoroční ohřev 400 l TUV
SOV 300 - 66720,- Kč bez DPH - Solární systém pro celoroční ohřev 500 l TUV

Solární systém S-02
Solární systém pro ohřev teplé užitkové vody a bazénu

Solární systém umožňuje celoroční ohřev TUV a bazénové vody v době slunečního svitu. V absorberu slunečního kolektoru se ohřívá dopadající slunečním zářením kapalina, která je oběhovým čerpadlem dopravena do výměníku zásobníku TUV nebo do výměníku bazénu. Aby solární systém mohl pracovat celoročně je naplněn nemrznoucí směsí.
Užitková voda se ohřívá solárním systémem v zásobníku který je napojen na vodovodní řád objektu. Protože výkon slunečního záření dopadající na absorpční plochu kolektorů je v průběhu roku nestálý, je nutné solární systém doplnit o záložní ohřev TUV (elektrický, plynový apod.). Bazénová voda je ohřívána přes trubkový výměník napojený na bazénovou technologii.
Komponenty systému:
Sluneční kolektory, nosník kolektorů, propojovací potrubí, izolace potrubí, zásobník TUV, trubkový výměník, hydraulická výhybka, oběhové čerpadlo, filtr, zpětná klapka, expanzomat, pojistný ventil, manometr, automatický odvzdušňovací ventil, regulace.

Solární systém S-03
Solární systém pro ohřev TUV a podpora vytápění domu var - 1

Solární systém umožňuje celoroční ohřev TUV a podporu ohřevu topného systému v době slunečního svitu. V absorberu slunečního kolektoru se ohřívá dopadajícím slunečním záření kapalina, která je oběhovým čerpadlem dopravena do výměníku zásobníku TUV nebo do výměníku topného systému. Aby solární systém mohl pracovat celoročně je naplněn nemrznoucí směsí.
Užitková voda se ohřívá solárním systémem v zásobníku, který je napojen na vodovodní řád objektu. Protože výkon slunečního záření dopadající na absorpční plochu kolektorů je v průběhu roku nestálý, je nutné solární systém doplnit o záložní ohřev TUV (elektrický, plynový apod.).
Pro podporu vytápění je solární systém napojen přes deskový výměník na zpátečku topného sytému. Tím předehřívá topnou vodu před vstupem do kotle. Výhodou tohoto zapojení je jeho jednoduchost a snadná regulace.
Komponenty systému:
Sluneční kolektory, nosník kolektorů, propojovací potrubí, izolace potrubí, zásobník TUV, deskový výměník, hydraulická výhybka, oběhové čerpadlo, filtr, zpětná klapka, expanzomat, pojistný ventil, manometr, automatický odvzdušňovací ventil, regulace.
Napojení na topení:
Solární systém je napojen na topení přes deskový výměník, který je na zpátečce topného systému, tzn. že předehřívá topnou vodu před vstupem do kotle.

Solární systém S-04
Solární systém pro ohřev TUV a podporu vytápění domu var - 1, ohřev bazénu

Solární systém umožňuje celoroční ohřev TUV, podporu ohřevu topného systému a ohřev bazénové vody v době slunečního svitu. V absorberu slunečního kolektoru se ohřívá dopadajícím slunečním záření kapalina, která je oběhovým čerpadlem dopravena do výměníku zásobníku TUV, do výměníku topného systému nebo do výměníku ohřevu bazénové vody. Aby solární systém mohl pracovat celoročně je naplněn nemrznoucí směsí.
Užitková voda se ohřívá solárním systémem v zásobníku, který je napojen na vodovodní řád objektu. Protože výkon slunečního záření dopadající na absorpční plochu kolektorů je v průběhu roku nestálý, je nutné solární systém doplnit o záložní ohřev TUV (elektrický, plynový apod.).
Pro podporu vytápění je solární systém napojen přes deskový výměník na zpátečku topného sytému. Tím předehřívá topnou vodu před vstupem do kotle. Výhodou tohoto zapojení je jeho jednoduchost a snadná regulace.
Bazénová voda je ohřívána přes trubkový výměník napojený na bazénovou technologii.
Komponenty systému:
Sluneční kolektory, nosník kolektorů, propojovací potrubí, izolace potrubí, zásobník TUV, deskový výměník, trubkový výměník, dvě hydraulické výhybky, oběhové čerpadlo, filtr, zpětná klapka, expanzomat, pojistný ventil, manometr, automatický odvzdušňovací ventil, regulace.
Napojení na topení:
Solární systém je napojen na topení přes deskový výměník, který je na zpátečce topného systému, tzn. že předehřívá topnou vodu před vstupem do kotle.

Solární systém S-05
Solární systém pro ohřev TUV a podporu vytápění domu var - 2, ohřev bazénu

Solární systém umožňuje celoroční ohřev TUV a podporu ohřevu topného systému a ohřev bazénové vody v době slunečního svitu. V absorberu slunečního kolektoru se ohřívá dopadajícím slunečním záření kapalina, která je oběhovým čerpadlem dopravena do výměníku zásobníku TUV, do výměníku topného systému nebo do výměníku ohřevu bazénové vody. Aby solární systém mohl pracovat celoročně je naplněn nemrznoucí směsí.
Užitková voda se ohřívá solárním systémem v zásobníku, který je napojen na vodovodní řád objektu. Protože výkon slunečního záření dopadající na absorpční plochu kolektorů je v průběhu roku nestálý, je nutné solární systém doplnit o záložní ohřev TUV (elektrický, plynový apod.).
Pro podporu vytápění je solární systém napojen přes deskový výměník, který je zapojen na výstupu z kotle. Výhodou tohoto zapojení maximální využití solární energie pro podporu topení. Je možné ohřívat topný systém přímo s kolektorů a úplně odpojit kotel, nebo kombinovat ohřev z kolektorů a doplnit kotlem, nebo topit pouze kotlem. To záleží na okamžitém výkonu solárního systému.
Bazénová voda je ohřívána přes trubkový výměník napojený na bazénovou technologii. Ekvitermní regulace teploty topné vody.
Komponenty systému:
Sluneční kolektory, nosník kolektorů, propojovací potrubí, izolace potrubí, zásobník TUV, deskový výměník, trubkový výměník, dvě hydraulické výhybky, oběhové čerpadlo, filtr, zpětná klapka, expanzomat, pojistný ventil, manometr, automatický odvzdušňovací ventil, regulace, na topné větvi trojcestný směšovací ventil.
Napojení na topení:
Solární systém je napojen na topení přes deskový výměník, který je na výstupu z kotle.

Solární systém S-05X
Solární systém pro ohřev TUV a podporu vytápění domu var - 2, ekvitermní regulaci topné vody, ohřev bazénu a regulace topných okruhů

Solární systém umožňuje celoroční ohřev TUV a podporu ohřevu topného systému a ohřev bazénové vody v době slunečního svitu. V absorberu slunečního kolektoru se ohřívá dopadajícím slunečním záření kapalina, která je oběhovým čerpadlem dopravena do výměníku zásobníku TUV, do výměníku topného systému nebo do výměníku ohřevu bazénové vody. Aby solární systém mohl pracovat celoročně je naplněn nemrznoucí směsí.
Užitková voda se ohřívá solárním systémem v zásobníku, který je napojen na vodovodní řád objektu. Protože výkon slunečního záření dopadající na absorpční plochu kolektorů je v průběhu roku nestálý, je nutné solární systém doplnit o záložní ohřev TUV (elektrický, plynový apod.). Pro podporu vytápění je solární systém napojen přes deskový výměník, který je zapojen na výstupu z kotle. Výhodou tohoto zapojení je maximální využití solární energie pro podporu topení. Je možné ohřívat topný systém přímo s kolektorů a úplně odpojit kotel, nebo kombinovat ohřev z kolektorů a doplnit kotlem, nebo topit pouze kotlem. To záleží na okamžitém výkonu solárního systému. Teplota topné vody v jednotlivých topných větví je regulovaná trojcestným směšovacím ventilem. Např. topný okruh podlahového vytápění a topný okruh radiátorového vytápění.
Bazénová voda je ohřívána přes trubkový výměník napojený na bazénovou technologii.
Ekvitermní regulace teploty topné vody.
Komponenty systému:
Sluneční kolektory, nosník kolektorů, propojovací potrubí, izolace potrubí, zásobník TUV, deskový výměník, trubkový výměník, dvě hydraulické výhybky, trojcestný směšovací ventil, oběhové čerpadlo, filtr, zpětná klapka, expanzomat, pojistný ventil, manometr, automatický odvzdušňovací ventil, regulace, na topném okruhu trojcestný směšovací ventil.
Napojení na topení:
Solární systém je napojen na topení přes deskový výměník, který je na výstupu z kotle.
